| 層 數 | 結構形式 | 建筑風格 | |||
| 開 間 |
20.60m
|
占地面積 |
309.40㎡
|
建筑面積 |
1604.44㎡
|
| 進 深 |
15.50m
|
主體造價 |
208萬~260萬(僅供參考)
|
制作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建筑圖
|
建筑設計說明，構造表，地下室平面圖，一層平面圖，二層平面圖，三層平面圖，四層平面圖，五層平面圖，屋頂平面圖，立面圖，剖面圖，節點大樣圖，樓梯大樣圖，門窗大樣圖，門窗表
|
||
|
結構圖
|
結構設計說明，基礎平面布置圖，基礎大樣圖，基礎施工圖，地下室結構施工圖，一層結構施工圖，二層結構施工圖，三層結構施工圖，四層結構施工圖，五層結構施工圖，屋面施工圖，樓梯大樣圖
|
||
|
給排水圖
|
給排水設計說明，地下室給排水平面圖，一層給排水平面圖，二層給排水平面圖，三層給排水平面圖，四層給排水平面圖，五層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖，污水檢查井大樣圖
|
||
|
電氣圖
|
電氣設計說明，主要設備及材料表，配電箱系統圖，弱電系統圖，基礎接地平面圖，屋面防雷平面圖，地下室照明平面圖，一層照明平面圖，二層照明平面圖，三層照明平面圖，四層照明平面圖，五層照明平面圖，一層插座平面圖，地下室插座平面圖，二層插座平面圖，四層插座平面圖，五層插座平面圖，地下室弱電平面圖，一層弱電平面圖，二層弱電平面圖，三層弱電平面圖，四層弱電平面圖，五層弱電平面圖
|
||
|
設計功能
|
|||
|
地下室
|
車庫、休閑娛樂區、樓梯間、影音室、電梯、儲物間
|
||
|
一層
|
入戶門廊、入戶玄關、神龕、客廳、廚房、餐廳、島臺、電梯、樓梯間、儲物間、過道、茶室、2臥室、衣帽間、公衛、洗漱間、內衛
|
||
|
二層
|
樓梯間、電梯、起居室、過道、客廳挑空、4臥室、2衣帽間、書房、公衛、2內衛、陽臺、洗漱間
|
||
|
三層
|
樓梯間、電梯、起居室、過道、4臥室、2衣帽間、2書房、公衛、洗漱間、2內衛、2陽臺
|
||
|
四層
|
樓梯間、電梯、起居室、過道、4臥室、2衣帽間、公衛、洗漱間、2內衛、2露臺、陽臺
|
||
|
五層
|
樓梯間、過道、電梯、儲物間、臥室、2書房、衣帽間、公衛、內衛、洗漱間、健身房、涼亭、2露臺
|
||
-
建筑效果圖
平面方案圖

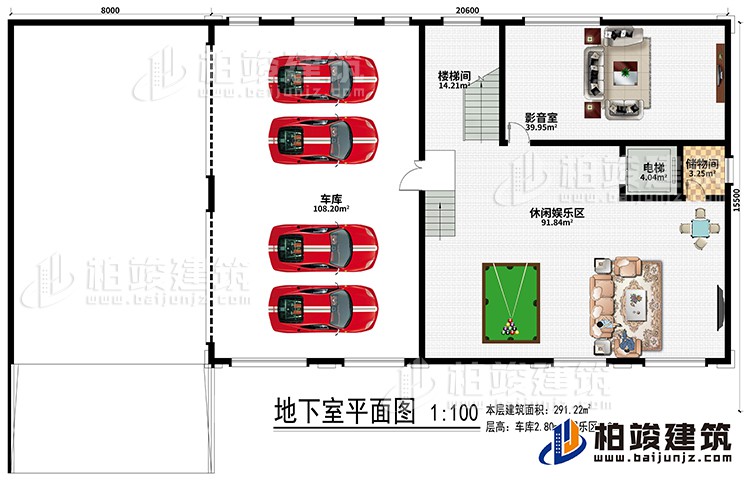

一層：車庫、休閑娛樂區、樓梯間、影音室、電梯、儲物間

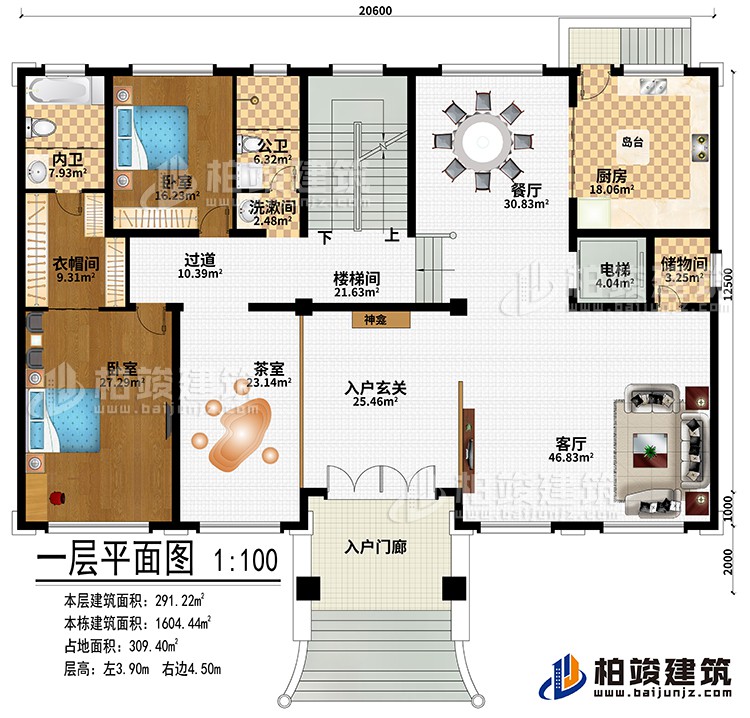

一層：入戶門廊、入戶玄關、神龕、客廳、廚房、餐廳、島臺、電梯、樓梯間、...

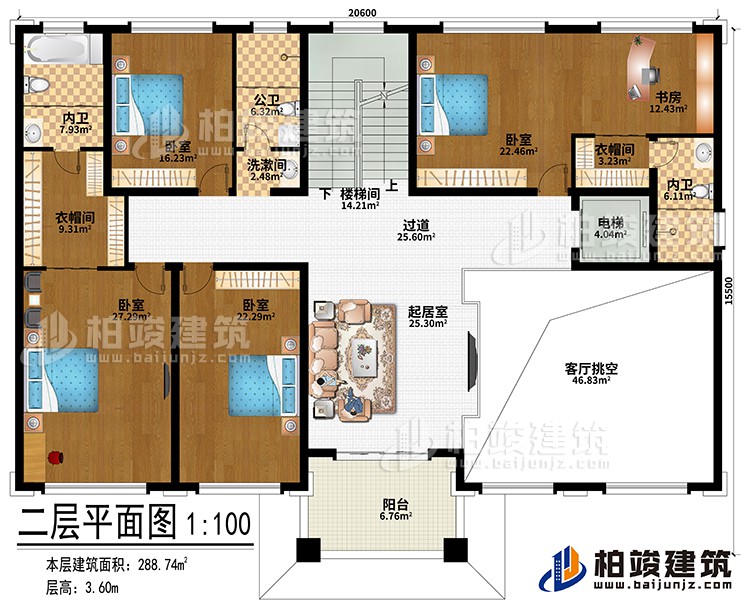

二層：樓梯間、電梯、起居室、過道、客廳挑空、4臥室、2衣帽間、書房、公...

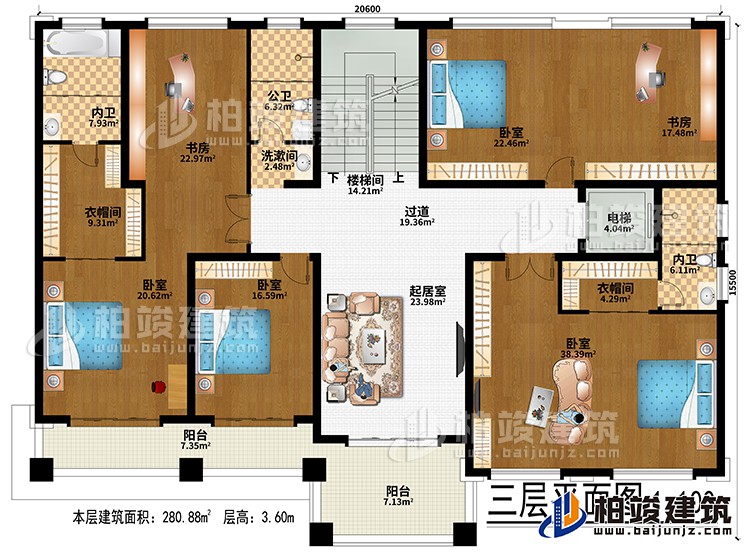

三層：樓梯間、電梯、起居室、過道、4臥室、2衣帽間、2書房、公衛、洗漱...

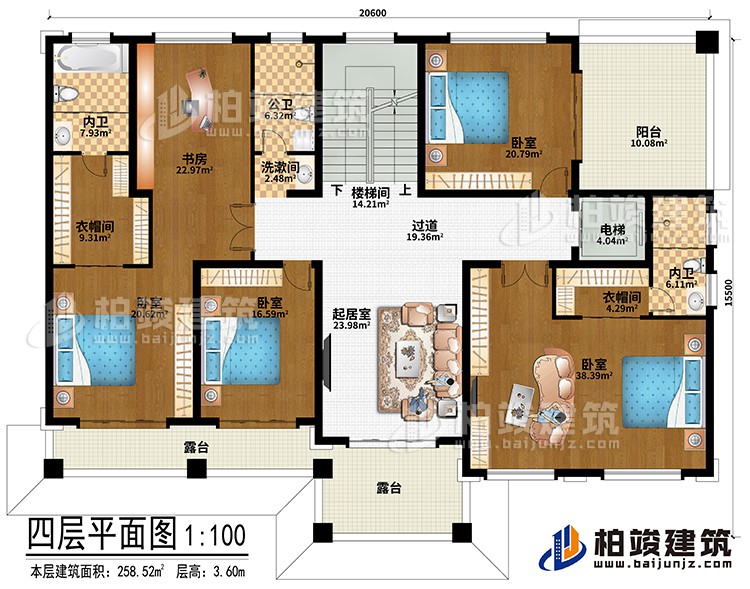

四層：樓梯間、電梯、起居室、過道、4臥室、2衣帽間、公衛、洗漱間、2內...

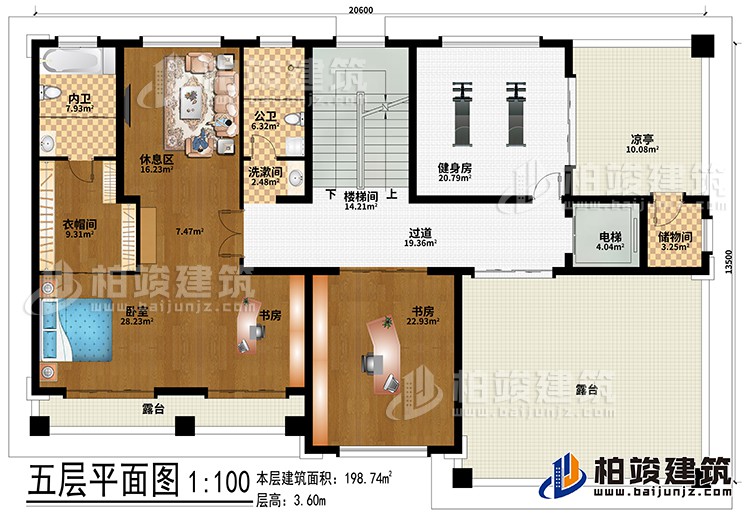

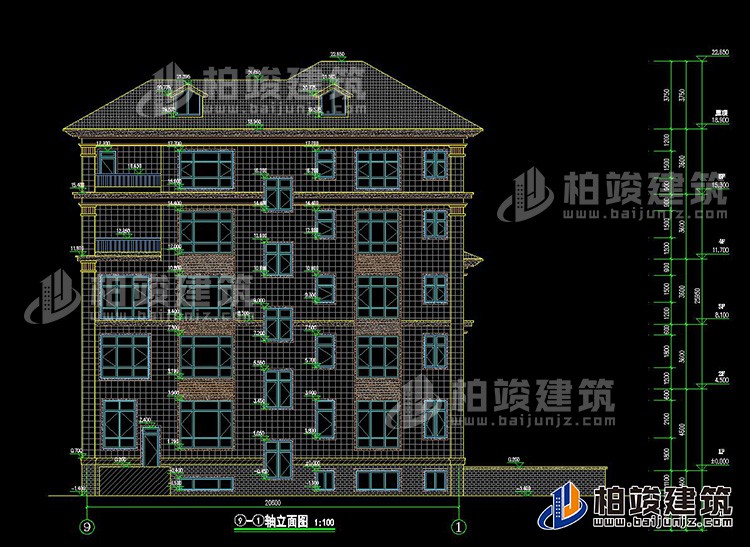

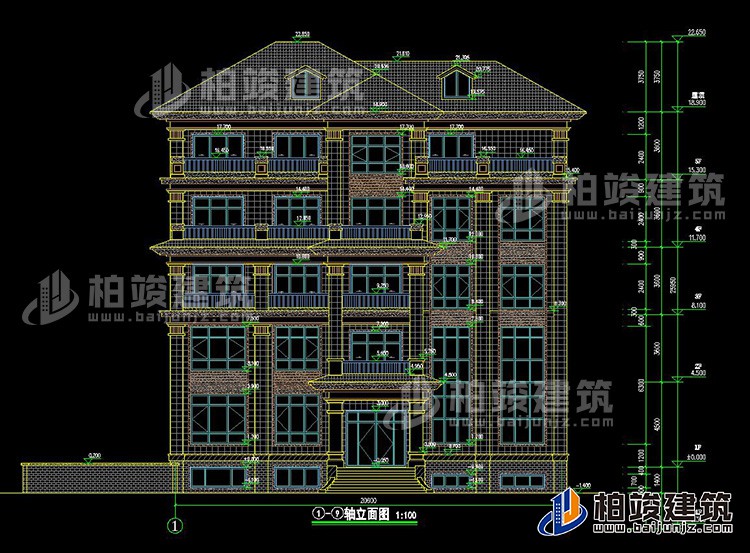

五層：樓梯間、過道、電梯、儲物間、臥室、2書房、衣帽間、公衛、內衛、洗...建筑立面圖
