| 層 數 | 結構形式 | 建筑風格 | |||
| 開 間 |
16.00m
|
占地面積 |
185.36㎡
|
建筑面積 |
336.43㎡
|
| 進 深 |
14.60m
|
主體造價 |
44萬~54萬(僅供參考)
|
制作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建筑圖
|
建筑設計說明，構造表，一層平面圖，二層平面圖，屋頂平面圖，立面圖，剖面圖，節點大樣圖，樓梯大樣圖，門窗大樣圖，門窗表
|
||
|
結構圖
|
結構設計說明，基礎平面布置圖，基礎大樣圖，基礎施工圖，一層結構施工圖，二層結構施工圖，屋面施工圖，樓梯大樣圖
|
||
|
給排水圖
|
給排水設計說明，一層給排水平面圖，二層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖，污水檢查井大樣圖
|
||
|
電氣圖
|
電氣設計說明，主要設備及材料表，配電箱系統圖，弱電系統圖，基礎接地平面圖，屋面防雷平面圖，一層照明平面圖，二層照明平面圖，一層插座平面圖，二層插座平面圖，一層弱電平面圖，二層弱電平面圖
|
||
|
設計功能
|
|||
|
一層
|
入戶門廊、客廳、神龕、樓梯間、廚房、餐廳、雜物間、4臥室、洗衣房、公衛、內衛
|
||
|
閣樓
|
樓梯間、儲物間、客廳、2臥室、陽臺、露臺、入戶門廊挑空
|
||
圖紙展示
-
建筑效果圖
效果圖
背面效果圖

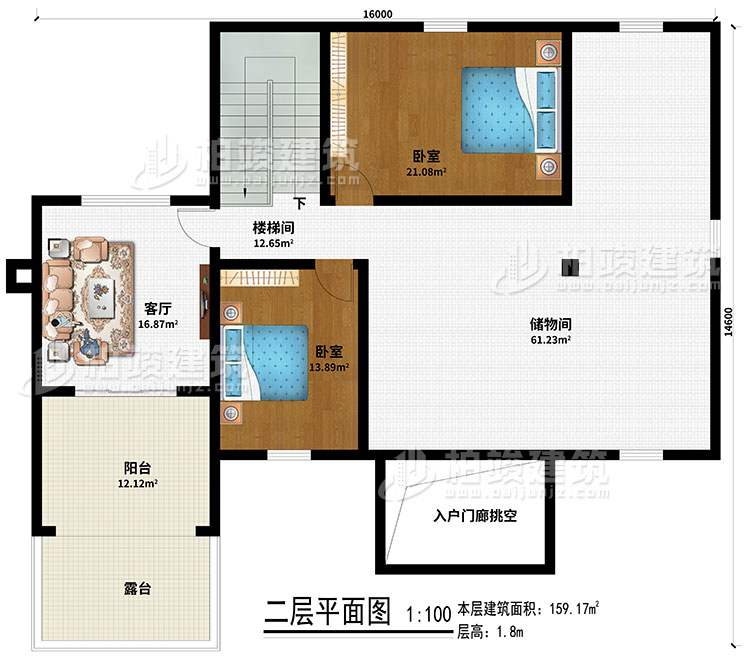

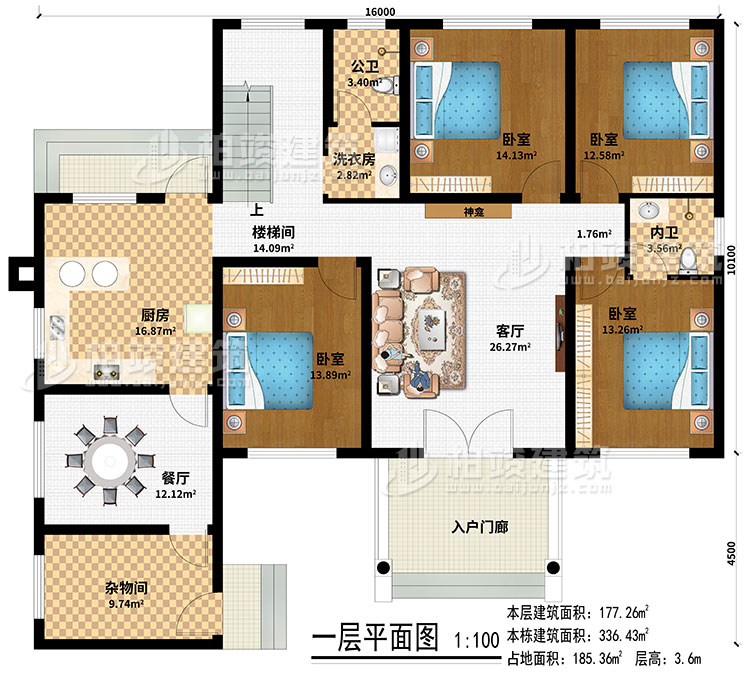

全屋效果圖平面方案圖
一層：入戶門廊、客廳、神龕、樓梯間、廚房、餐廳、雜物間、4臥室、洗衣房...
閣樓：樓梯間、儲物間、客廳、2臥室、陽臺、露臺、入戶門廊挑空建筑立面圖

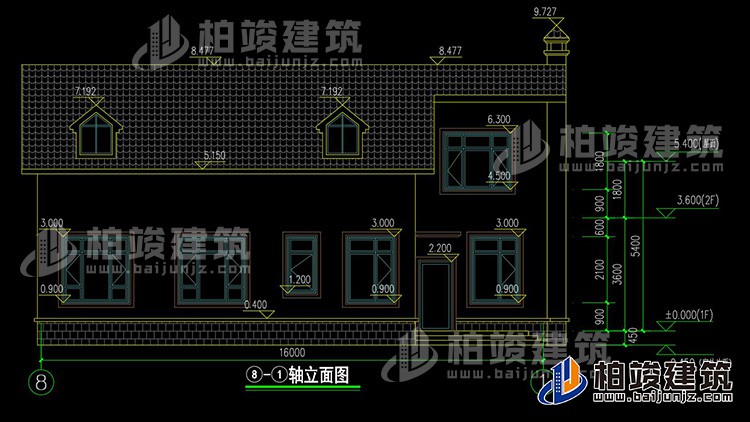

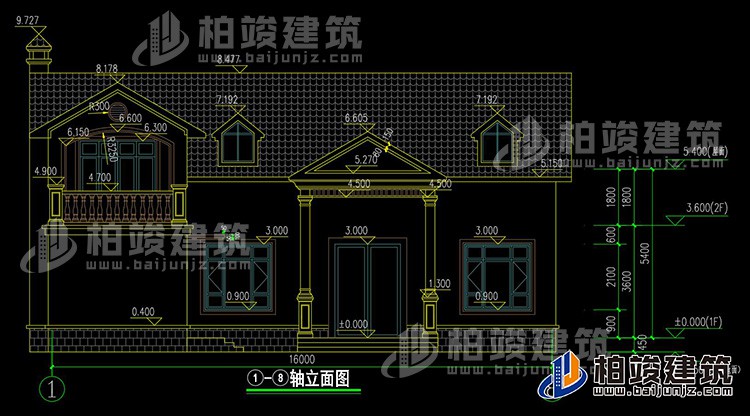

正立面圖
背立面圖
累計評論
0條
我要評論
沒有任何評論
農村一層自建房設計圖
圖紙編號：BZ165
圖紙編號：BZ165
圖紙價格：￥598元
- 支付方式：支付寶付款銀行轉賬
- 承諾支持：全國免費包郵貨到付款
請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！
