| 層 數 | 結構形式 | 建筑風格 | |||
| 開 間 |
13.20m
|
占地面積 |
153.65㎡
|
建筑面積 |
329.25㎡
|
| 進 深 |
14.80m
|
主體造價 |
33萬~38萬(僅供參考)
|
制作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建筑圖
|
建筑設計說明，構造表，一層平面圖，二層平面圖，屋頂平面圖，立面圖，剖面圖，節點大樣圖，樓梯大樣圖,門窗大樣圖，門窗表
|
||
|
結構圖
|
結構設計說明,基礎平面布置圖，獨立基礎詳圖，基礎施工圖，一層結構施工圖，二層結構施工圖，屋面施工圖，樓梯大樣圖。
|
||
|
給排水圖
|
給排水設計說明，一層給排水平面圖，二層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖，污水檢查井大樣圖。
|
||
|
電氣圖
|
電氣設計說明，主要設備及材料表，配電箱系統圖，弱電系統圖，基礎接地平面圖，屋面防雷平面圖，一層照明平面圖，二層照明平面圖，一層插座平面圖，二層插座平面圖，一層弱電平面圖，二層弱電平面圖，
|
||
|
設計功能
|
|||
|
一層
|
走廊/入戶門廊、玄關、神龕、茶室、客廳、餐廳、廚房、公衛、內衛、衣帽間、臥室
|
||
|
二層
|
客廳、儲物間、4臥室、公衛、內衛、書房、2陽臺
|
||
-
建筑效果圖
效果圖

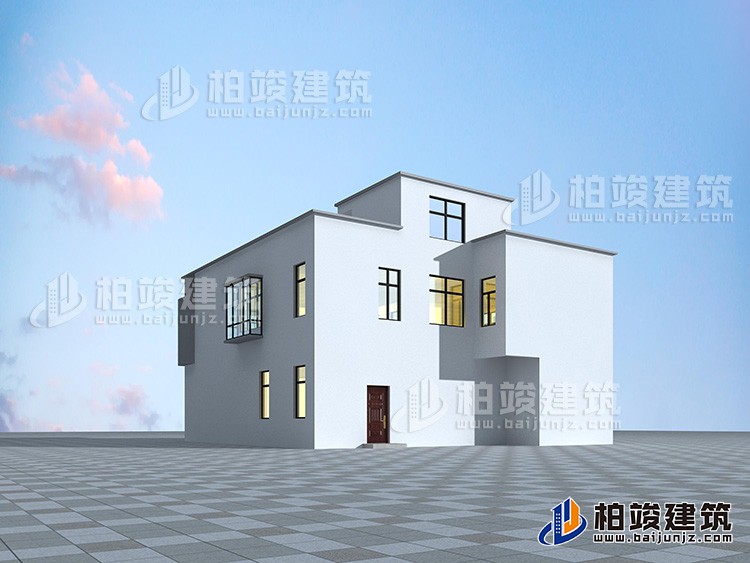

背面效果圖

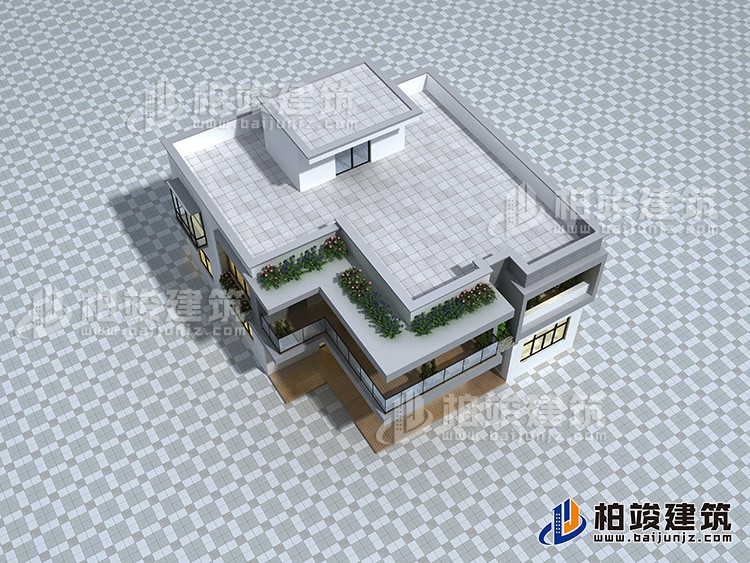

鳥瞰圖平面方案圖

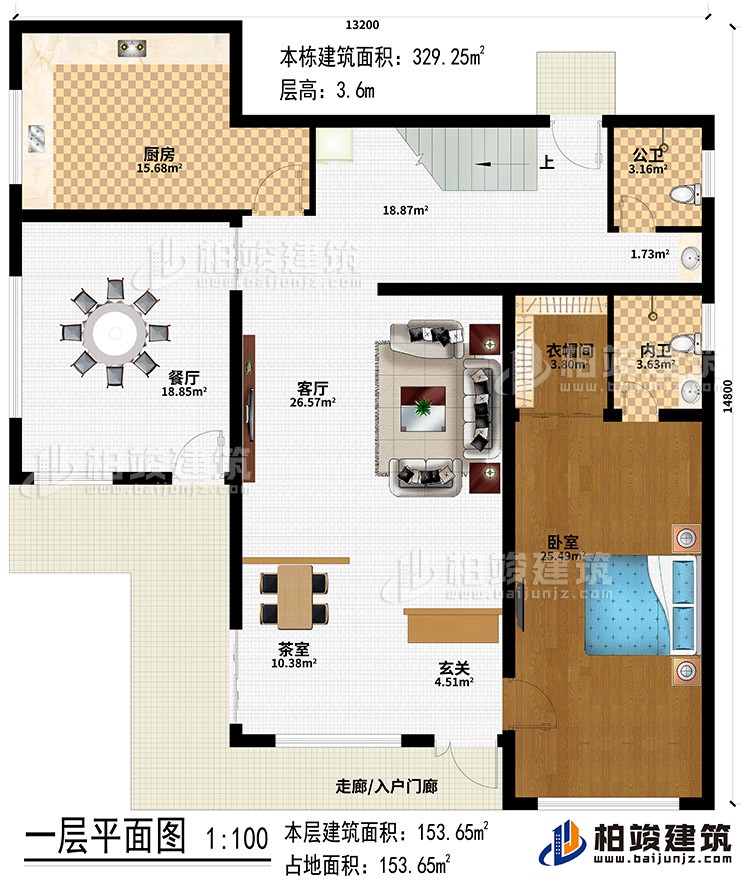

一層：走廊/入戶門廊、玄關、神龕、茶室、客廳、餐廳、廚房、公衛、內衛、...

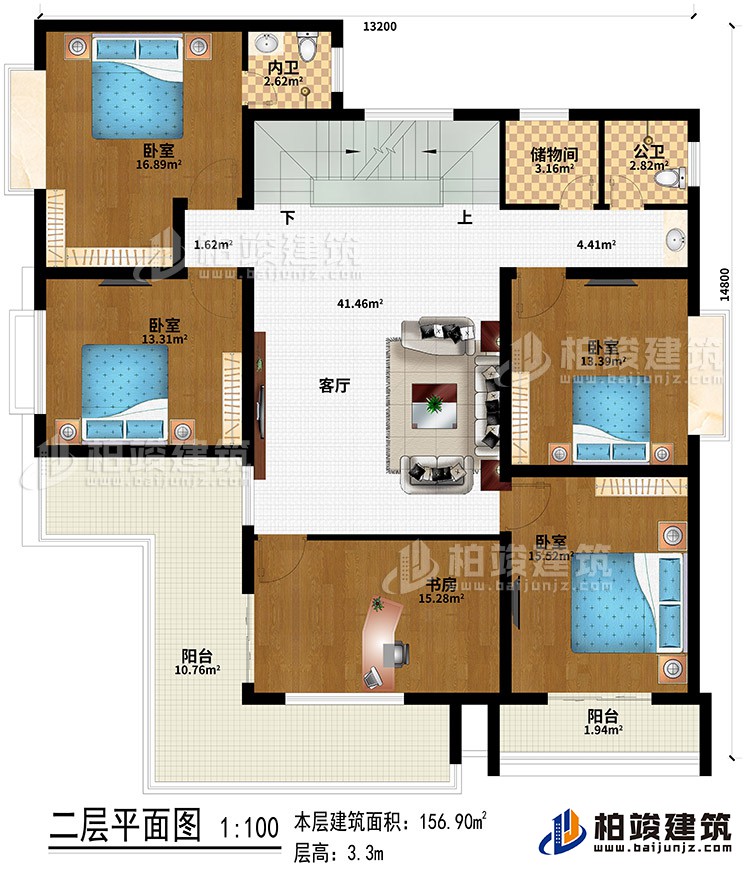

二層：客廳、儲物間、4臥室、公衛、內衛、書房、2陽臺建筑立面圖

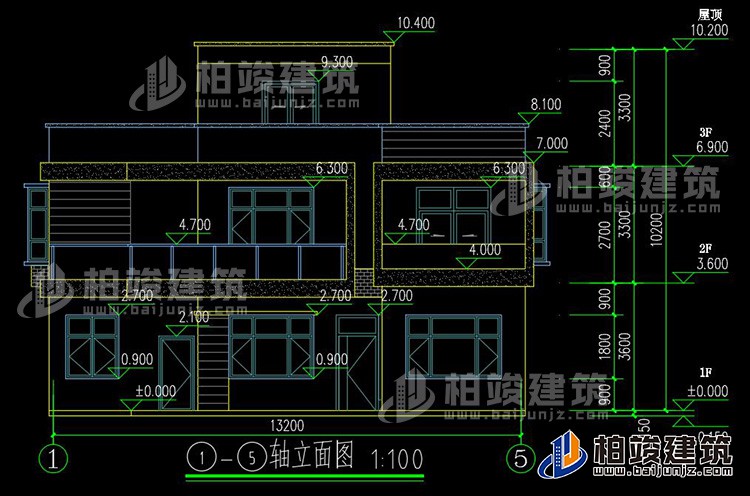

正立面圖
背立面圖
沒有任何評論
圖紙編號：BZ2573
- 支付方式：支付寶付款銀行轉賬
- 承諾支持：全國免費包郵貨到付款
請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！
購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢設計收費標準。
