| 層 數 | 結構形式 | 建筑風格 | |||
| 開 間 |
22.24m
|
占地面積 |
334.40㎡
|
建筑面積 |
628.70㎡
|
| 進 深 |
21.14m
|
主體造價 |
50萬~55萬(僅供參考)
|
制作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建筑圖
|
建筑設計說明，構造表，一層平面圖，二層平面圖，屋頂平面圖，立面圖，剖面圖，節點大樣圖，樓梯大樣圖,門窗大樣圖，門窗表
|
||
|
結構圖
|
結構設計說明,基礎平面布置圖，獨立基礎詳圖，基礎施工圖，一層結構施工圖，二層結構施工圖，屋面施工圖，樓梯大樣圖。
|
||
|
給排水圖
|
給排水設計說明，一層給排水平面圖，二層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖，污水檢查井大樣圖。
|
||
|
電氣圖
|
電氣設計說明，主要設備及材料表，配電箱系統圖，弱電系統圖，基礎接地平面圖，屋面防雷平面圖，一層照明平面圖，二層照明平面圖，一層插座平面圖，二層插座平面圖，一層弱電平面圖，二層弱電平面圖，
|
||
|
設計功能
|
|||
|
一層
|
門廊、4回廊、4花池、庭院、廚房、餐廳 、茶室、客廳、堂屋、神龕、照壁、4臥室、衣帽間、公衛、3內衛
|
||
|
二層
|
多功能廳（影音室）、棋牌室、5臥室、衣帽間、公衛、2內衛、洗衣房、3回廊、2露臺
|
||
-
建筑效果圖
正面效果圖
背面效果圖
鳥瞰圖平面方案圖

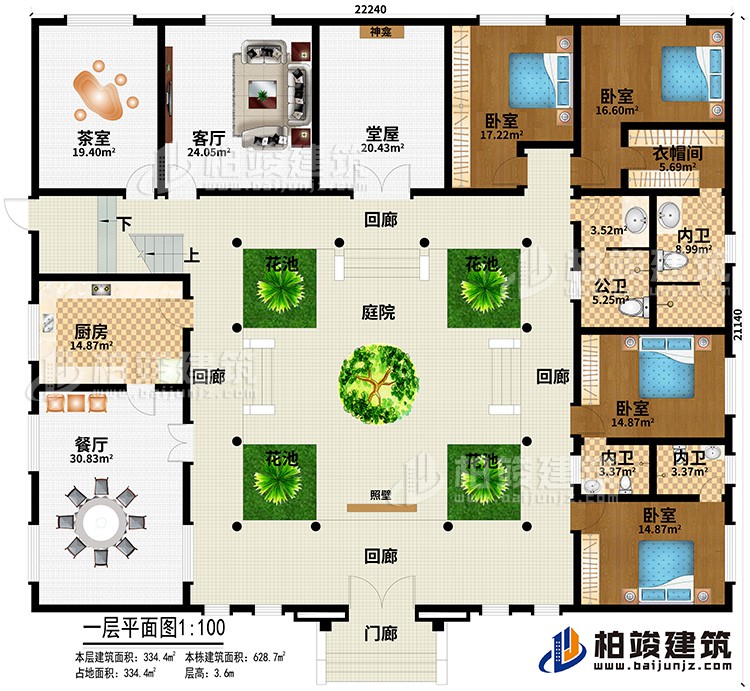

一層：門廊、4回廊、4花池、庭院、廚房、餐廳 、茶室、客廳、堂屋、神龕...

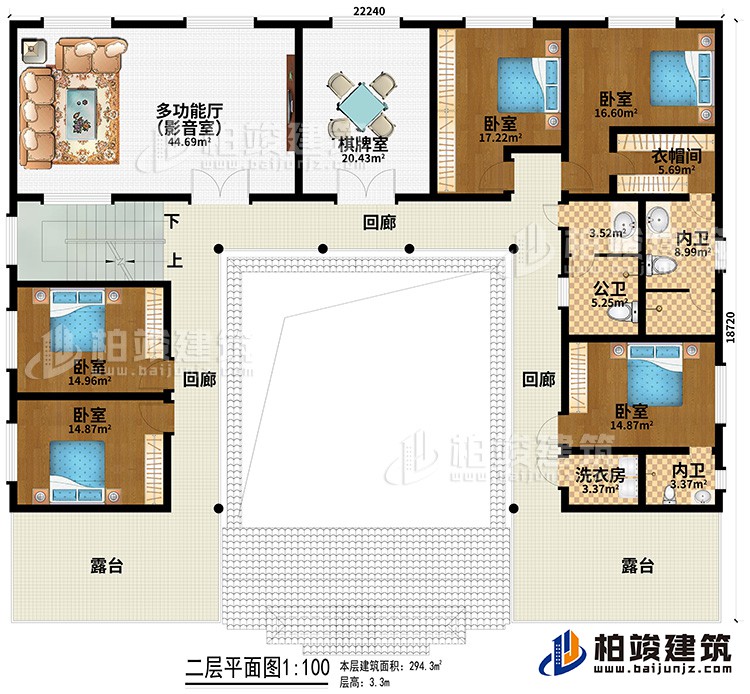

二層：多功能廳（影音室）、棋牌室、5臥室、衣帽間、公衛、2內衛、洗衣房...建筑立面圖

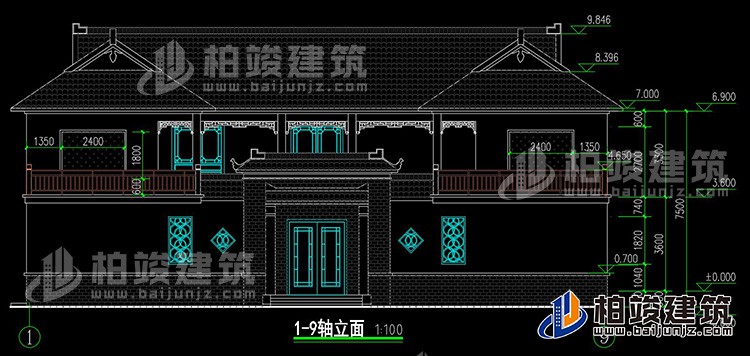

正立面圖
背立面圖
