| 層 數 | 結構形式 | 建筑風格 | |||
| 開 間 |
14.32m
|
占地面積 |
180.79㎡
|
建筑面積 |
576.35㎡
|
| 進 深 |
13.18m
|
主體造價 |
45萬~50萬(僅供參考)
|
制作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建筑圖
|
建筑設計說明，構造表，負一層平面圖，一層平面圖，二層平面圖，三層平面，悶頂層平面,屋頂層平面圖，立面圖，剖面圖，樓梯平面詳圖，節點詳圖，墻身大樣圖,門窗大樣圖，門窗表
|
||
|
結構圖
|
結構設計說明,基礎大樣圖，基礎施工圖，基礎頂~屋頂柱施工圖，負一層梁施工圖，一層梁施工圖，一層板施工圖，二層梁施工圖，二層板施工圖，三層梁施工圖，三層板施工圖，悶頂層梁施工圖，悶頂層板施工圖，屋頂層施工圖，大樣圖。
|
||
|
給排水圖
|
給排水設計說明，負一層給排水平面圖，一層給排水平面圖，二層給排水平面圖，三層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖，污水檢查井大樣圖。
|
||
|
電氣圖
|
電氣設計說明，電氣設計說明，主要設備及材料表，配電箱系統圖，弱電系統圖，負一層基礎接地平面圖，負一層照明平面圖，一層照明平面圖，二層照明平面圖，三層照明平面圖，地下一層插座平面圖，一層插座平面圖，二層插座平面圖，三層插座平面圖，地下一層弱電平面圖，一層弱電平面圖，二層弱電平面圖，三層弱電平面圖，屋面防雷平面圖。
|
||
|
設計功能
|
|||
|
地下室
|
健身房、儲藏室、車庫、水泥坡道
|
||
|
一層
|
大堂、客廳、廚房、餐廳、2臥室、公衛、棋牌室、茶室區、入戶門廊、陽臺、水泥坡道、神龕
|
||
|
二層
|
4臥室、衣帽間、書房、過廳、公衛、露臺、陽臺
|
||
|
三層
|
套房、書房、公衛、2露臺、過廳
|
||
-
建筑效果圖
平面方案圖

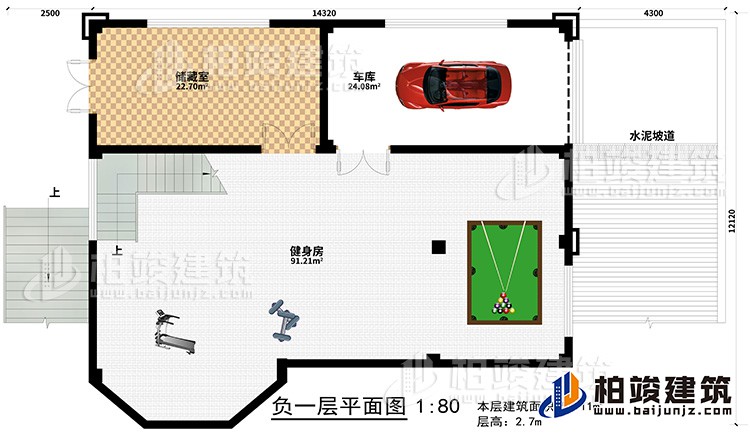

地下室：健身房、儲藏室、車庫、水泥坡道

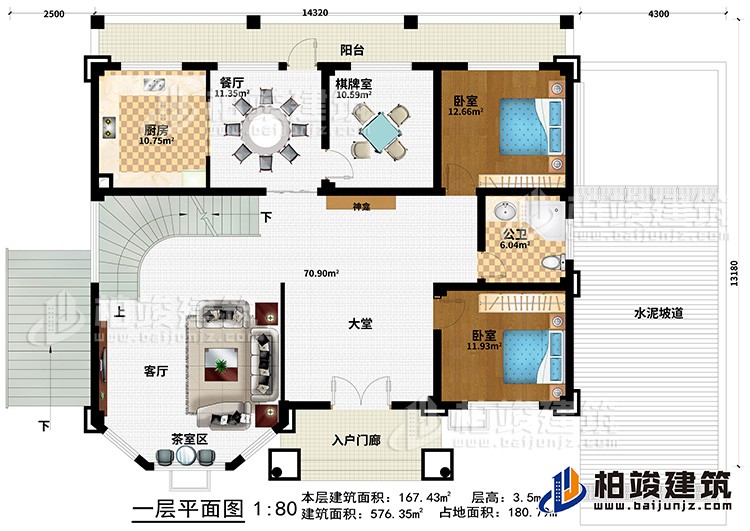

一層：大堂、客廳、廚房、餐廳、2臥室、公衛、棋牌室、茶室區、入戶門廊、...

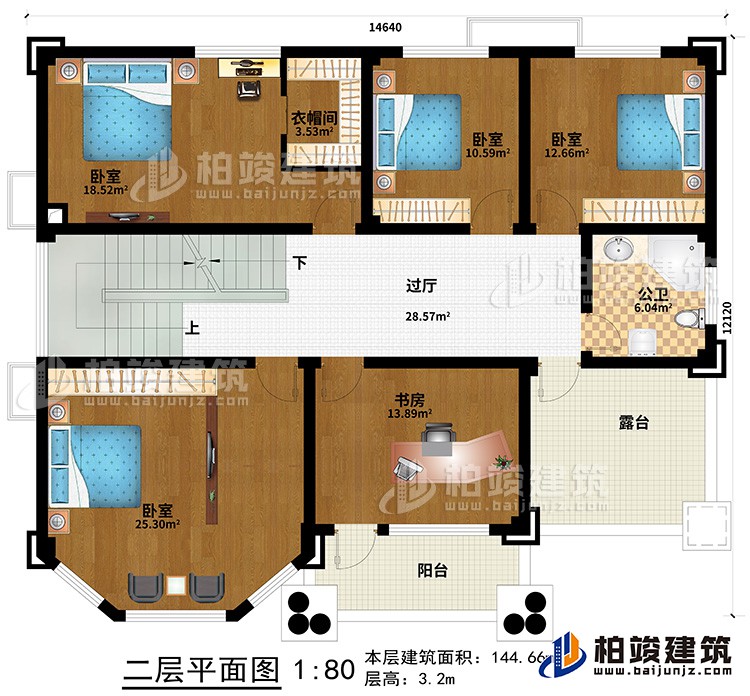

二層：4臥室、衣帽間、書房、過廳、公衛、露臺、陽臺

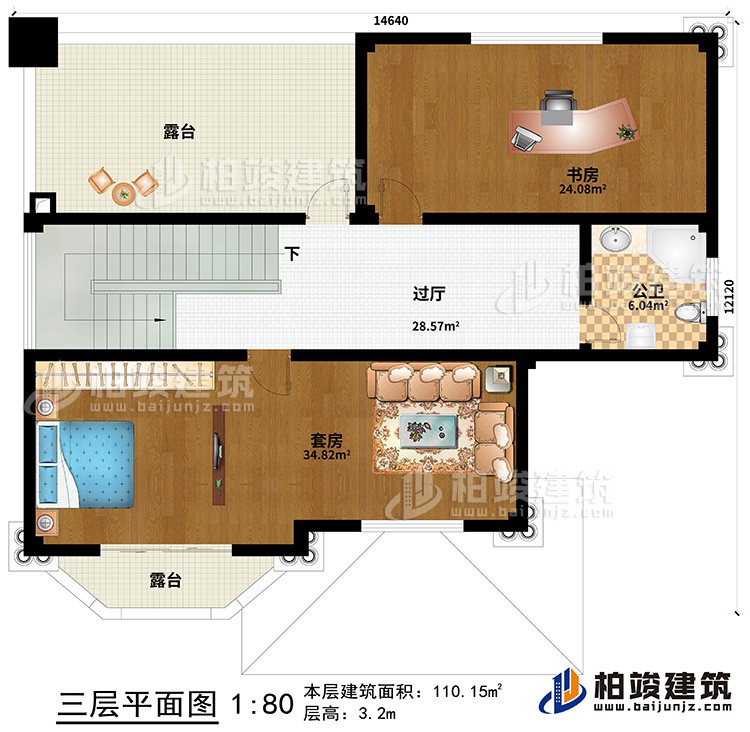

三層：套房、書房、公衛、2露臺、過廳建筑立面圖

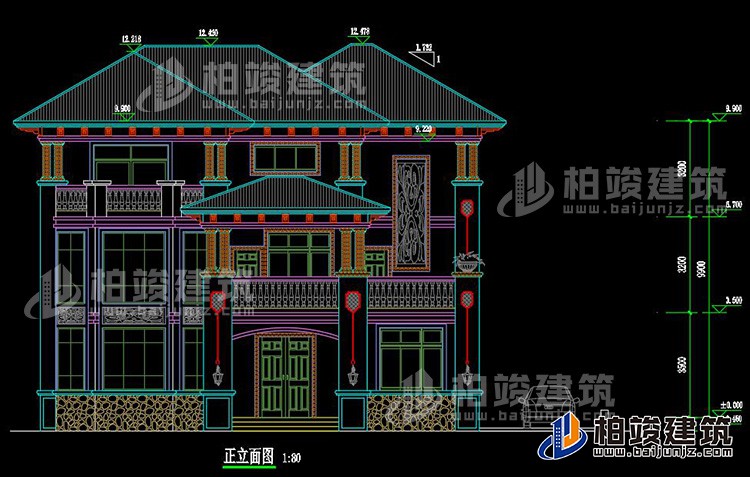

正立面圖

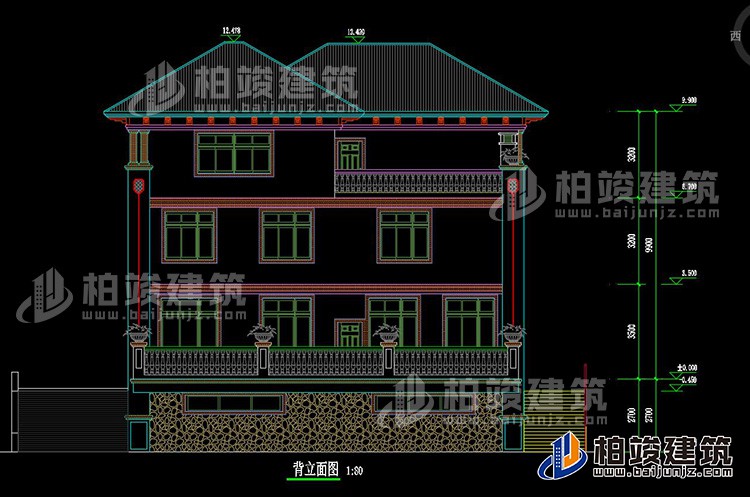

背立面圖
