| 層 數 | 結構形式 | 建筑風格 | |||
| 開 間 |
16.50m
|
占地面積 |
185.42㎡
|
建筑面積 |
327.38㎡
|
| 進 深 |
13.50m
|
主體造價 |
30萬~35萬(僅供參考)
|
制作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建筑圖
|
建筑設計說明，構造表一，構造表二，一層平面圖，二層平面圖，悶頂層平面，屋頂層平面圖，立面圖，剖面圖，樓梯平面詳圖，節點詳圖，墻身大樣圖,門窗大樣圖，門窗表
|
||
|
結構圖
|
結構設計說明1，結構設計說明2，結構設計說明3，結構設計說明4，基礎施工圖，二層梁施工圖，二層板施工圖，悶頂層梁施工圖，悶頂層板施工圖，屋頂層施工圖，樓梯施工圖1，樓梯施工圖2，墻身大樣。
|
||
|
給排水圖
|
給排水設計說明，一層給排水平面圖，二層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖，污水檢查井大樣圖。
|
||
|
電氣圖
|
電氣設計說明，電氣系統圖，弱電系統圖，一層照明平面圖，二層照明平面圖，悶頂層照明平面圖，一插座平面圖，二層插座平面圖，悶頂層插座平面圖，一層弱電平面圖，二層弱電平面圖，接地平面圖，防雷平面圖。
|
||
|
設計功能
|
|||
|
一層
|
門庭、堂屋、客廳、餐廳、廚房、3臥室、公衛、內衛
|
||
|
二層
|
客廳、4臥室、2露臺、陽臺、內衛、公衛
|
||
-
建筑效果圖
平面方案圖

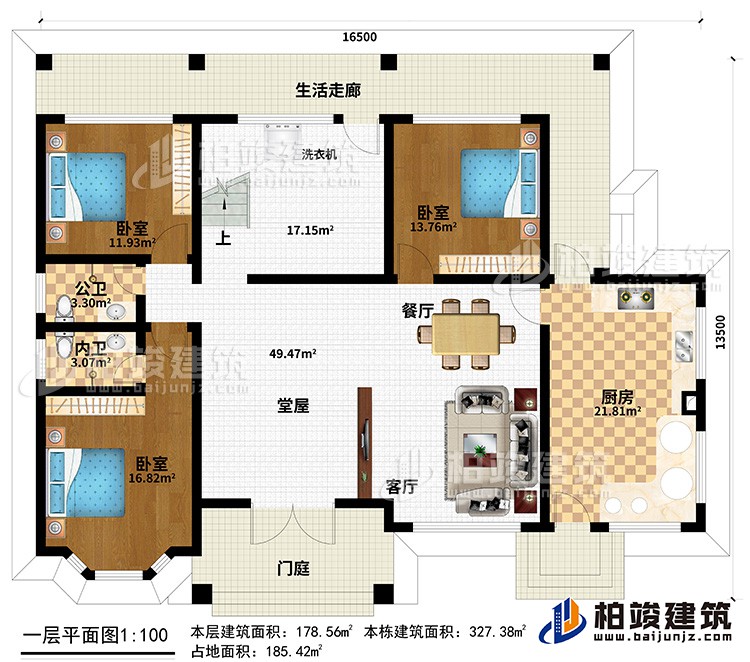

一層：門庭、堂屋、客廳、餐廳、廚房、3臥室、公衛、內衛

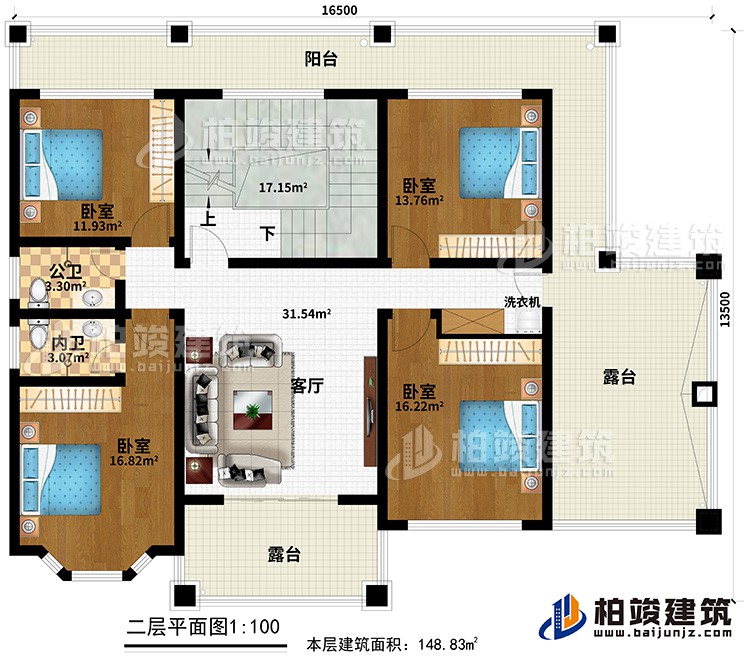

二層：客廳、4臥室、2露臺、陽臺、內衛、公衛建筑立面圖

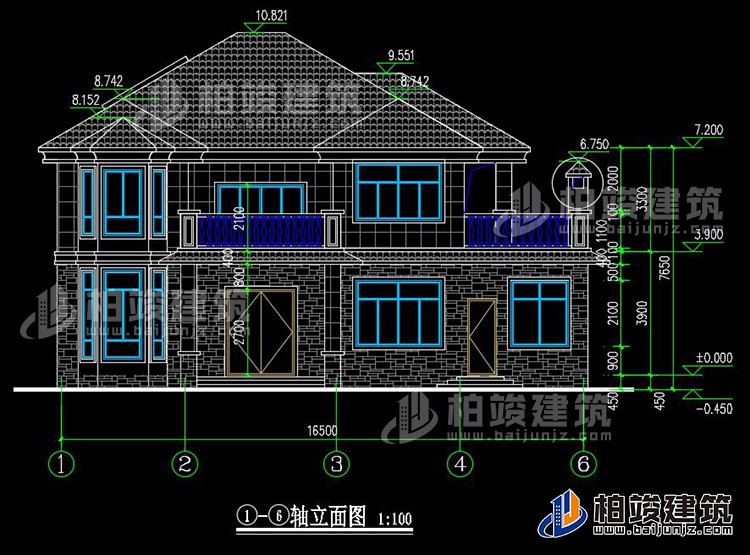

正立面圖

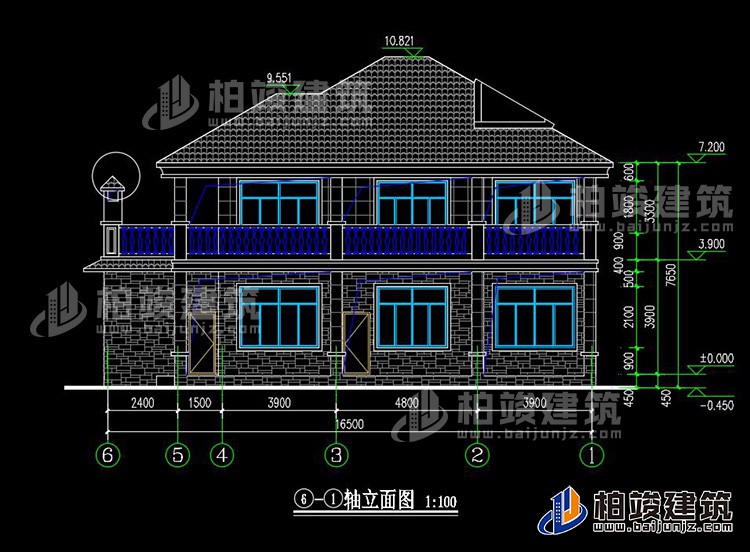

背立面圖
