| 層 數 | 結構形式 | 建筑風格 | |||
| 開 間 |
14.60m
|
占地面積 |
175.20㎡
|
建筑面積 |
460.20㎡
|
| 進 深 |
12.00m
|
主體造價 |
35萬~38萬(僅供參考)
|
制作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建筑圖
|
建筑設計說明，材料表，一層平面圖，二層平面圖，三層平面圖，悶頂層平面圖，屋頂平面圖，立面圖，剖面圖，節點大樣圖，樓梯大樣圖,門窗大樣圖，門窗表
|
||
|
結構圖
|
結構設計說明,基礎平面布置圖，一層結構施工圖，二層結構施工圖，三層結構施工圖，悶頂層施工圖，屋面平面圖，節點大樣圖，樓梯大樣圖
|
||
|
給排水圖
|
給排水設計說明，一層給排水平面圖，二層給排水平面圖，三層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，
|
||
|
電氣圖
|
電氣設計說明，主要設備及材料表，配電箱系統圖，弱電系統圖，一層基礎接地平面圖，屋面防雷平面圖，一層照明平面圖，二層照明平面圖，三層照明圖，悶頂層照明圖，一層插座平面圖，二層插座平面圖，三層插座平面圖，一層弱電平面圖，二層弱電平面圖，三層弱電平面圖
|
||
|
設計功能
|
|||
|
一層
|
玄關、客廳、餐廳，廚房，2臥室，公衛，內衛
|
||
|
二層
|
3臥室、娛樂室、茶室、客廳上空、公衛、內衛
|
||
|
三層
|
3臥室、起居室、露臺、公衛、內衛
|
||
圖紙展示
-
建筑效果圖
平面方案圖

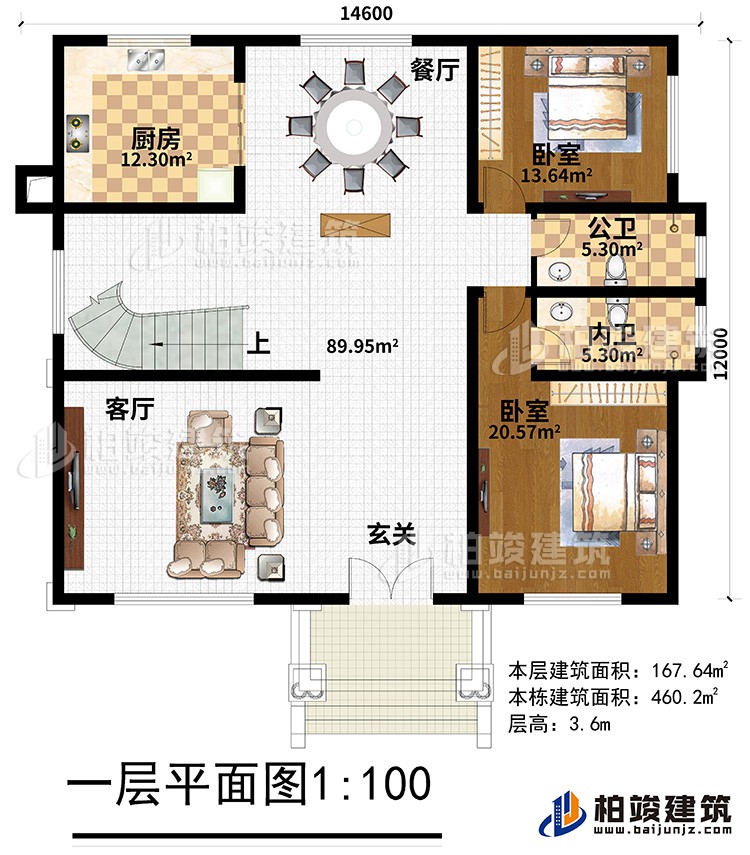

一層：玄關、客廳、餐廳，廚房，2臥室，公衛，內衛

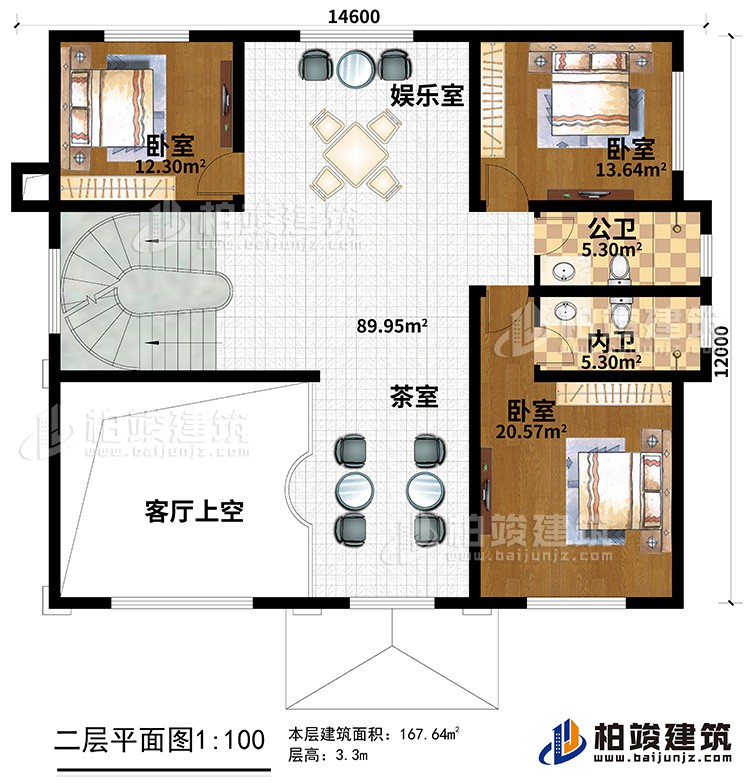

二層：3臥室、娛樂室、茶室、客廳上空、公衛、內衛

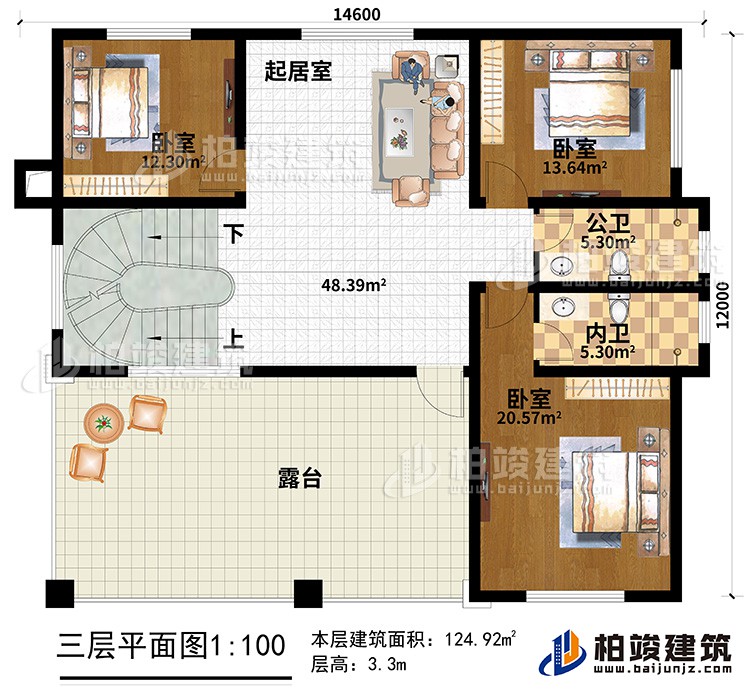

三層：3臥室、起居室、露臺、公衛、內衛
累計評論
0條
我要評論
沒有任何評論
漂亮的鄉村三房屋設計圖14X12
圖紙編號：BZ325
圖紙編號：BZ325
圖紙價格：￥798元
- 支付方式：支付寶付款銀行轉賬
- 承諾支持：全國免費包郵貨到付款
請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！
