| 層 數 | 結構形式 | 建筑風格 | |||
| 開 間 |
18.50m
|
占地面積 |
236.46㎡
|
建筑面積 |
562.15㎡
|
| 進 深 |
11.50m
|
主體造價 |
43萬~45萬(僅供參考)
|
制作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建筑圖
|
建筑設計說明，建筑構造表，一層平面圖，二層平面圖，三層平面圖，屋頂層平面圖，1-5軸立面圖，5-1軸立面圖,A-E軸立面圖，E-A軸立面圖，1-1剖面圖，樓梯平面詳圖1,樓梯平面詳圖2,樓梯平面詳圖3,節點詳圖，墻身大樣圖,門窗大樣圖，門窗表
|
||
|
結構圖
|
結構設計說明1，結構設計說明2，基礎大樣圖，基礎平面布置圖，一層梁施工圖，一層板施工圖，二層梁施工圖，二層板施工圖，三層梁施工圖，三層板施工圖，屋頂層梁施工圖，屋頂層板施工圖，樓梯施工圖，樓梯出屋面施工圖，墻身大樣圖
|
||
|
給排水圖
|
給排水設計說明，一層給排水平面圖，二層給排水平面圖，三層給排水平面圖，排水系統圖，屋頂層排水平面圖，衛生間給排水詳圖，污水檢查井大樣圖，化糞池大樣圖
|
||
|
電氣圖
|
電氣設計說明，電氣系統圖，地下室照明，一層照明平面圖，二層照明平面圖，三層照明平面圖，一插座平面圖，二層插座平面圖，三層插座平面圖，一層通訊平面圖，二層通訊平面圖，三層通訊平面圖，屋頂電氣平面圖，接地平面圖，局部防雷平面圖
|
||
|
設計功能
|
|||
|
一層
|
客廳，餐廳，廚房，衛生間，三間臥室，儲物室
|
||
|
二層
|
五間臥室，一內衛，兩公衛
|
||
|
三層
|
三間臥室，兩衛生間，三露臺，起居室
|
||
圖紙展示
-
建筑效果圖
平面方案圖
一層：客廳，餐廳，廚房，衛生間，三間臥室，儲物室

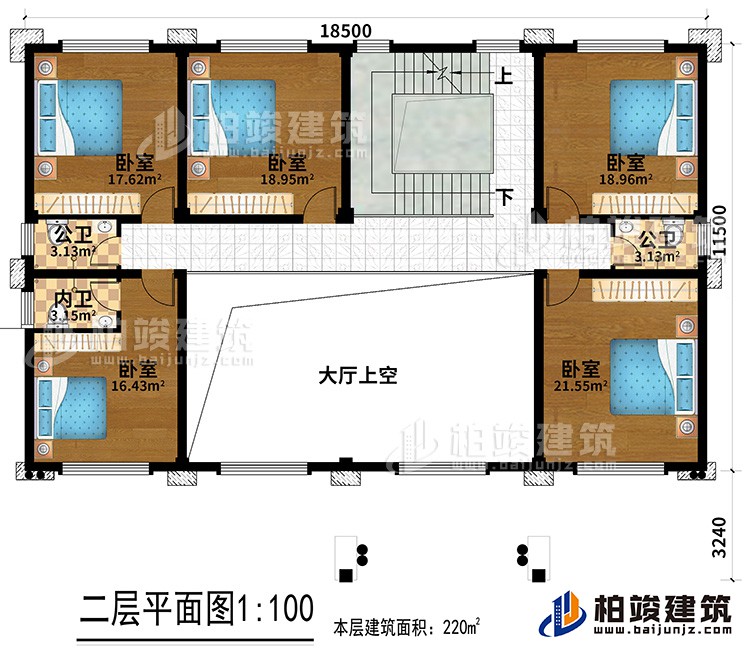

二層：五間臥室，一內衛，兩公衛

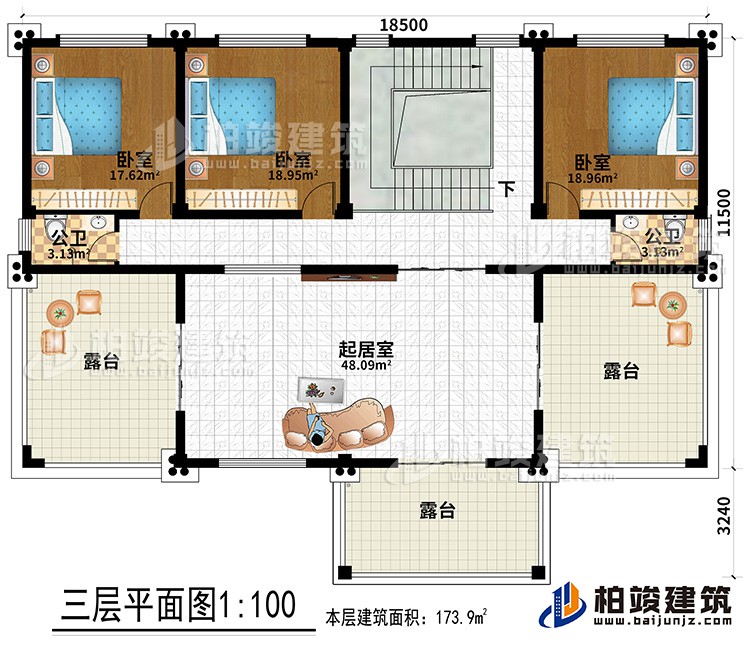

三層：三間臥室，兩衛生間，三露臺，起居室
累計評論
0條
我要評論
沒有任何評論
農村三層豪華歐式小別墅設計圖
圖紙編號：BZ340
圖紙編號：BZ340
圖紙價格：￥698元
- 支付方式：支付寶付款銀行轉賬
- 承諾支持：全國免費包郵貨到付款
請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！
購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢設計收費標準。
