| 層 數 | 結構形式 | 建筑風格 | |||
| 開 間 |
8.94m
|
占地面積 |
130.68㎡
|
建筑面積 |
261.36㎡
|
| 進 深 |
16.54m
|
主體造價 |
20萬~30萬(僅供參考)
|
制作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建筑圖
|
建筑設計說明，構造表，一層平面圖，二層平面圖，悶頂層平面,屋頂層平面圖，立面圖，剖面圖，樓梯平面詳圖，節點詳圖，墻身大樣圖,門窗大樣圖，門窗表
|
||
|
結構圖
|
結構設計說明,基礎大樣圖，基礎施工圖，基礎頂~屋頂柱施工圖，一層梁施工圖，一層板施工圖，二層梁施工圖，二層板施工圖，悶頂層梁施工圖，悶頂層板施工圖，屋頂層施工圖，大樣圖。
|
||
|
給排水圖
|
給排水設計說明，一層給排水平面圖，二層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖，污水檢查井大樣圖。
|
||
|
電氣圖
|
電氣設計說明，電氣設計說明，主要設備及材料表，配電箱系統圖，弱電系統圖，一層照明平面圖，二層照明平面圖，一層插座平面圖，二層插座平面圖，一層弱電平面圖，二層弱電平面圖，屋面防雷平面圖。
|
||
|
設計功能
|
|||
|
一層
|
客廳，門廳，廚房，西廚，餐廳，公衛
|
||
|
二層
|
3臥室，內衛，公衛，衣帽間，書房，陽臺
|
||
-
建筑效果圖
平面方案圖

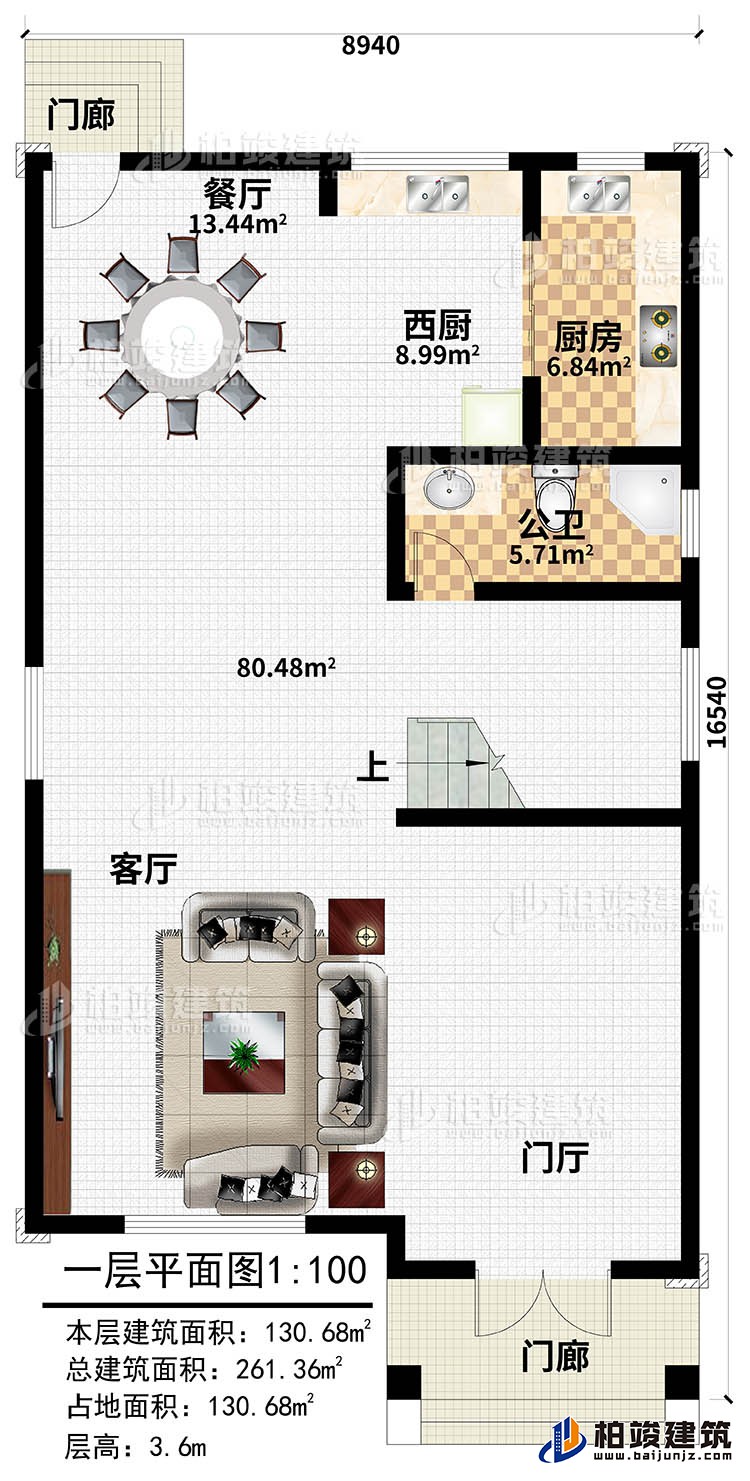

一層：客廳，門廳，廚房，西廚，餐廳，公衛
二層：3臥室，內衛，公衛，衣帽間，書房，陽臺建筑立面圖

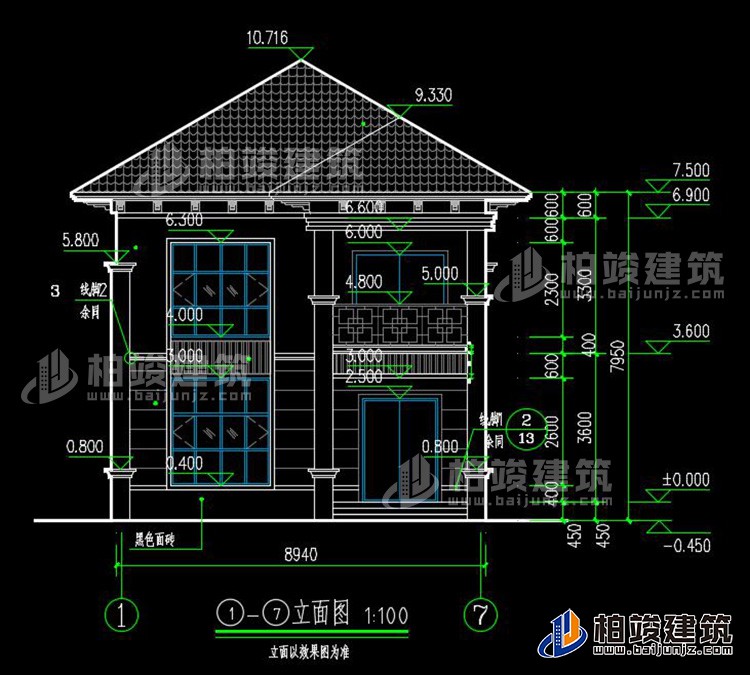

正立面圖

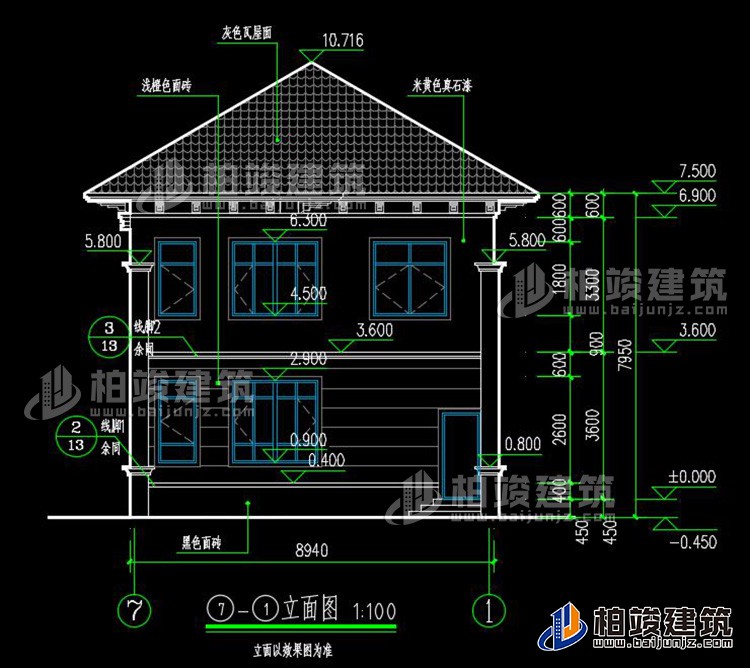

背立面圖
