| 層 數 | 結構形式 | 建筑風格 | |||
| 開 間 |
21.00m
|
占地面積 |
375.83㎡
|
建筑面積 |
606.83㎡
|
| 進 深 |
18.20m
|
主體造價 |
40萬~50萬(僅供參考)
|
制作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建筑圖
|
建筑設計說明，構造表，一層平面圖，二層平面圖，三層平面圖，悶頂層平面圖，屋頂層平面圖，立面圖，剖面圖，樓梯詳圖,節點詳圖，門窗表
|
||
|
結構圖
|
結構設計說明，基礎平面布置圖，一層平面布置圖，二層樓面施工圖，三層樓面施工圖，閣樓層施工圖，屋面施工圖，樓梯大樣圖。
|
||
|
給排水圖
|
給排水設計說明，一層給排水平面圖，二層給排水平面圖，三層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖，污水檢查井大樣圖。
|
||
|
電氣圖
|
電氣設計說明，主要設備及材料表，配電箱系統圖，弱電系統圖，一層基礎接地平面圖，屋面防雷平面圖，一層照明平面圖，二層照明平面圖，三層照明平面圖，一層插座平面圖，二層插座平面圖，三層插座平面圖，一層弱電平面圖，二層弱電平面圖，三層弱電平面圖
|
||
|
設計功能
|
|||
|
一層
|
客廳，餐廳，烤火房，廚房，4衛生間，3臥室，雜物間，棋牌室，保姆房
|
||
|
二層
|
6臥室，4衛生間，客廳
|
||
|
一層
|
書房，運動房，2臥室，2衛生間，露臺
|
||
-
建筑效果圖
平面方案圖

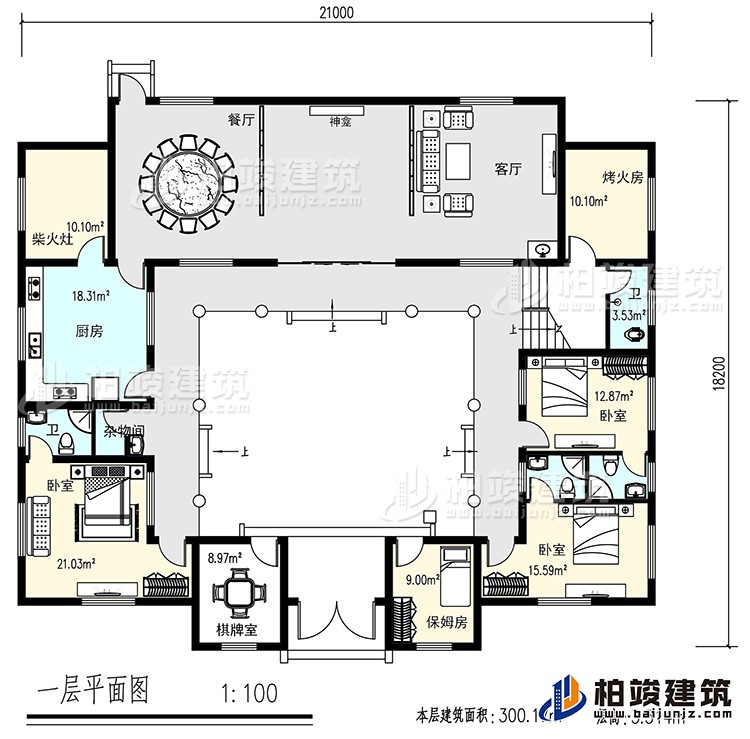

一層：客廳，餐廳，烤火房，廚房，4衛生間，3臥室，雜物間，棋牌室，保姆...

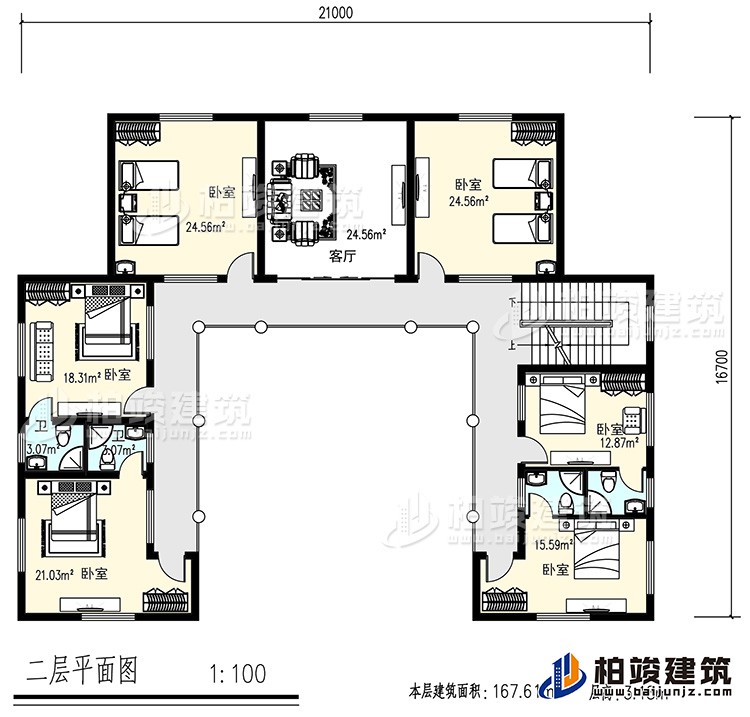

二層：6臥室，4衛生間，客廳

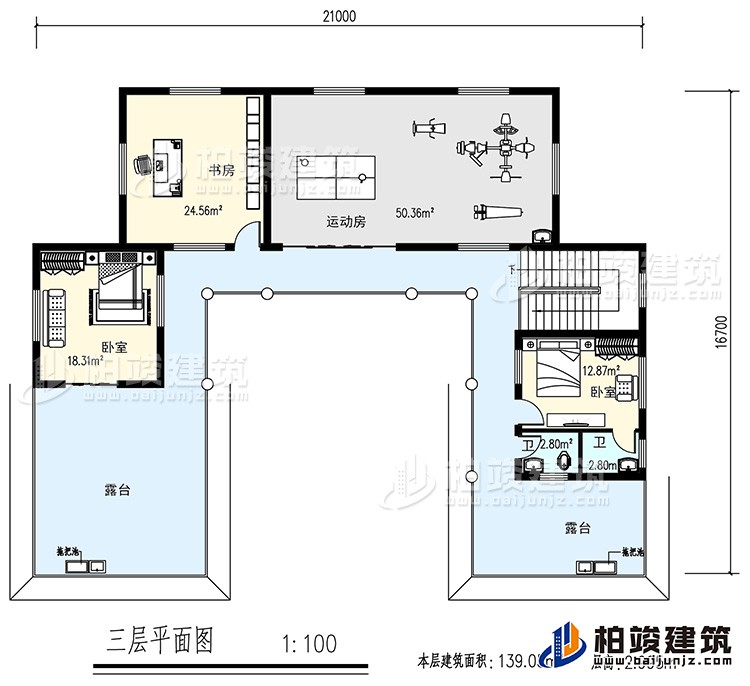

三層：書房，運動房，2臥室，2衛生間，露臺建筑立面圖

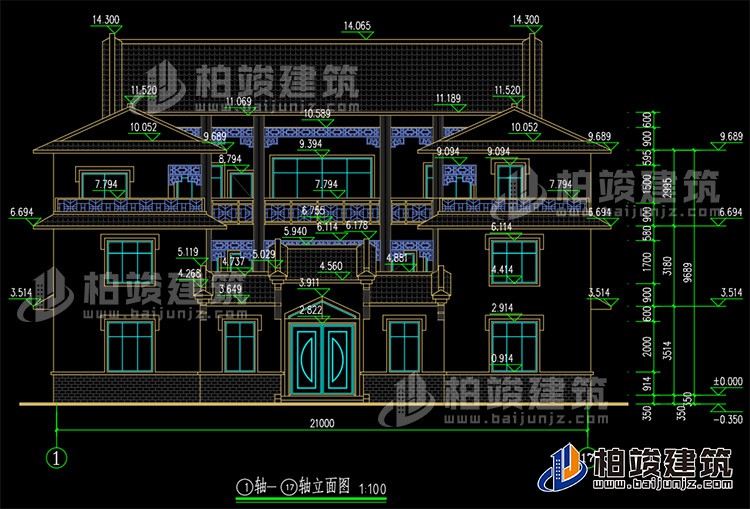

正立面圖
背立面圖
