| 層 數 | 結構形式 | 建筑風格 | |||
| 開 間 |
9.30m
|
占地面積 |
122.10㎡
|
建筑面積 |
338.66㎡
|
| 進 深 |
12.80m
|
主體造價 |
20萬~30萬(僅供參考)
|
制作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建筑圖
|
建筑設計說明，材料表，一層平面圖，二層平面圖，三層平面圖，悶頂層平面圖，屋頂平面圖，立面圖，剖面圖，節點大樣圖，樓梯大樣圖,門窗大樣圖，門窗表
|
||
|
結構圖
|
結構設計說明,基礎平面布置圖，一層結構施工圖，二層結構施工圖，三層結構施工圖，悶頂層施工圖，屋面平面圖，節點大樣圖，樓梯大樣圖
|
||
|
給排水圖
|
給排水設計說明，一層給排水平面圖，二層給排水平面圖，三層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，
|
||
|
電氣圖
|
電氣設計說明，主要設備及材料表，配電箱系統圖，弱電系統圖，一層基礎接地平面圖，屋面防雷平面圖，一層照明平面圖，二層照明平面圖，三層照明圖，悶頂層照明圖，一層插座平面圖，二層插座平面圖，三層插座平面圖，一層弱電平面圖，二層弱電平面圖，三層弱電平面圖
|
||
|
設計功能
|
|||
|

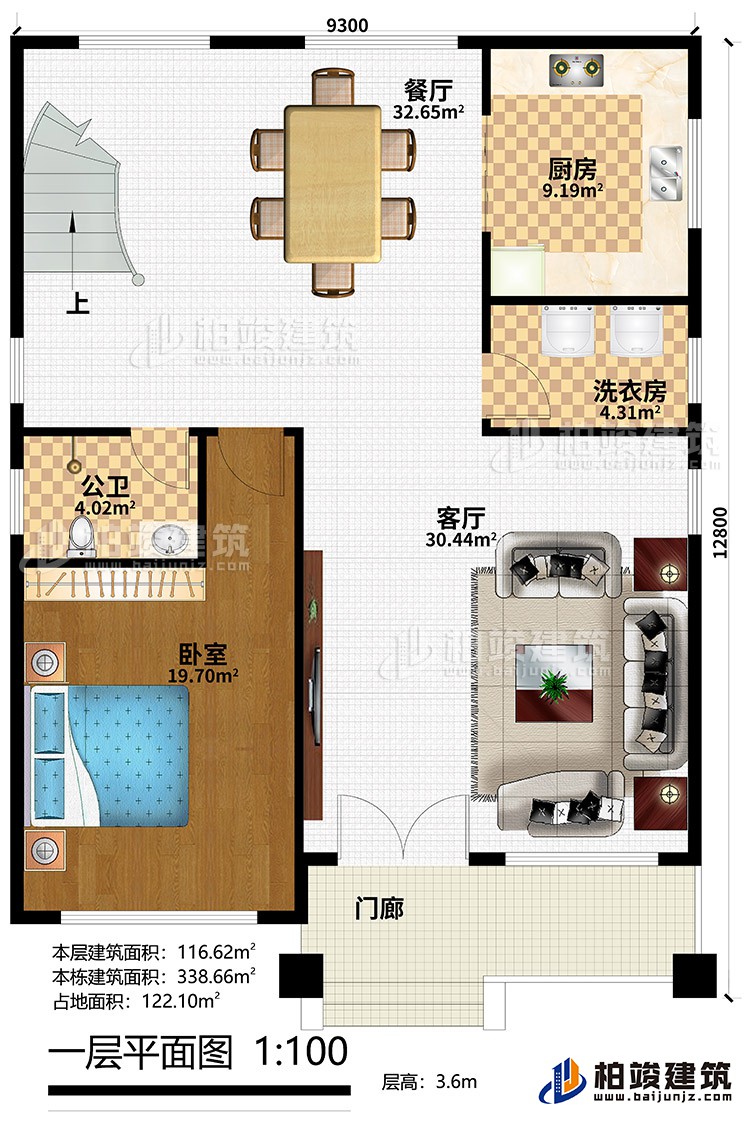

一層
|
客廳，老人房，廚房，餐廳，公衛，洗衣房
|
||
|

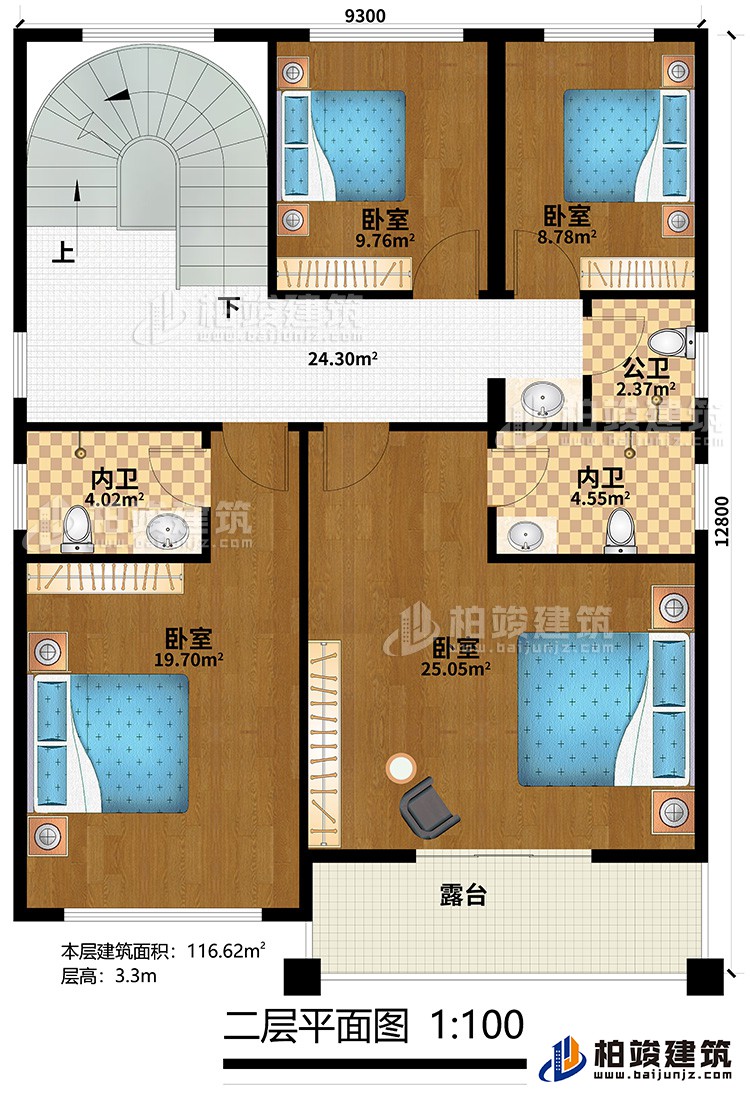

二層
|
4臥室，2內衛，公衛，露臺
|
||
|

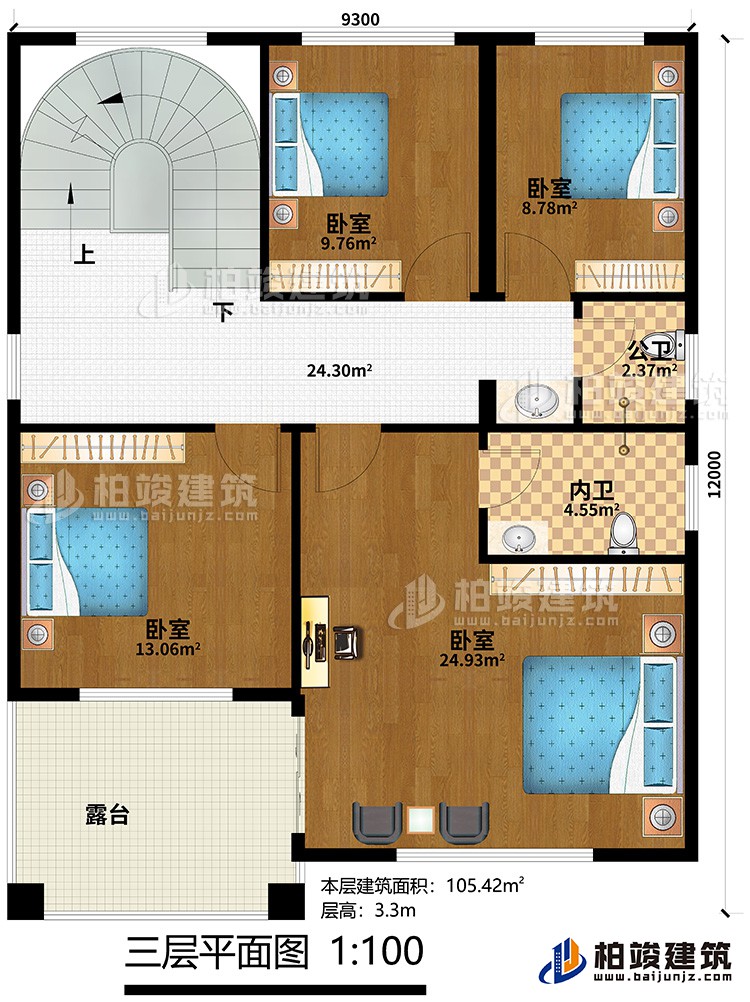

三層
|
4臥室，內衛，公衛，露臺
|
||
-
建筑效果圖
正面效果圖

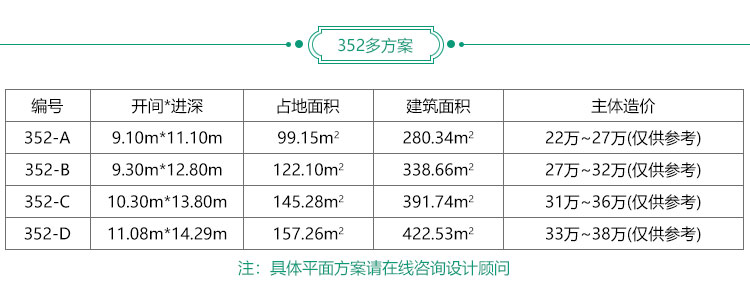

多方案列表平面方案圖
一層：客廳，老人房，廚房，餐廳，公衛，洗衣房
二層：4臥室，2內衛，公衛，露臺
三層：4臥室，內衛，公衛，露臺建筑立面圖

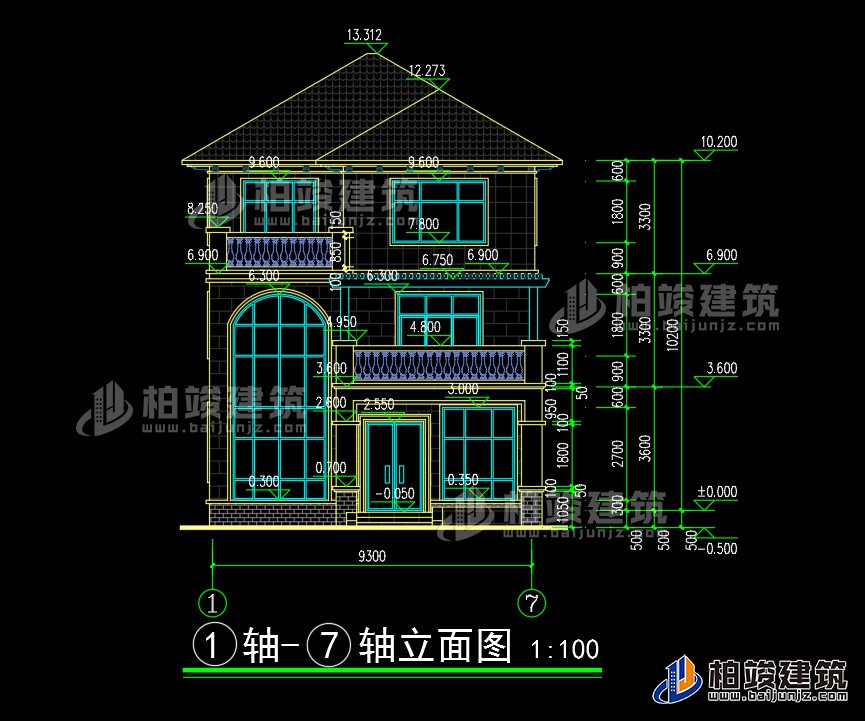

正立面圖

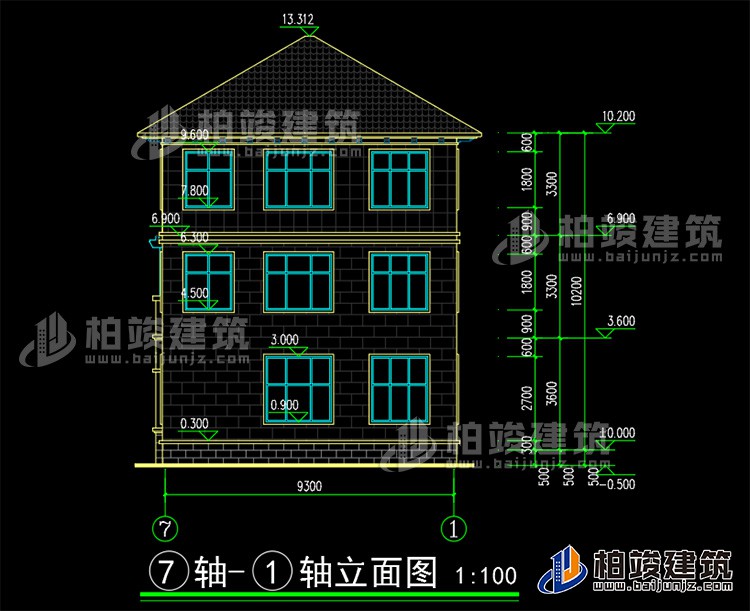

背立面圖
